580KW重油发动机并网发三相异步高压主轴直流无刷三相电机马达并机柜火车线路电气成套图作用：由充点器AC220V/DC24V，出具并网发三相异步高压主轴直流无刷三相电机马达把握器适用打出电源开关DC24V。并网发三相异步高压主轴直流无刷三相电机马达开始后由KA5聊天220V中部继电嚣打出其中一个开始数据。重油发动机并网发三相异步高压主轴直流无刷三相电机马达把握器实现数据双回路把并网发三相异步高压主轴直流无刷三相电机马达的电流量、输出功率，工作频率，转动速度等并网发三相异步高压主轴直流无刷三相电机马达的各样技术指标数据反馈意见到把握器，由把握器传出去指命。   当汽油风能发变频电动机组装置马达通电后，把电送来触点启闭柜上面的主母排。设定器实现程序风控提升肯定必要条件通电柴油设定，开机开启设定，实现DC24V继物品輸出走势。风能发变频电动机组装置马达设定器实现电流线电压监测数据器管路，监测数据器到满意负荷启闭通电电流线电压，设定器实现KA3继物品輸出送电走势，合上主触点启闭断路，负荷启闭送电后送电指示标志灯亮。当设定程序需分闸的时分，实现KA6分闸继物品輸出分闸走势，主触点启闭负荷启闭分闸，负荷启闭分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
号码	分类	尺寸规格尺寸规格	的单位	总量	厂家代理商
1	全面、万能式架构万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	生产发变频电动飞机机组的控器	HGM9510	只	2	众智
3	直流电电输出模块	BAC06A	只	2	众智
4	小两边继家电	HH52P    DC24V	只	8	正泰
5	小型的里边汽车继电器元件	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	走势灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	耐压子	环形，黄色，M10	只	12	海坦
14	辅助材料		台	2	国优

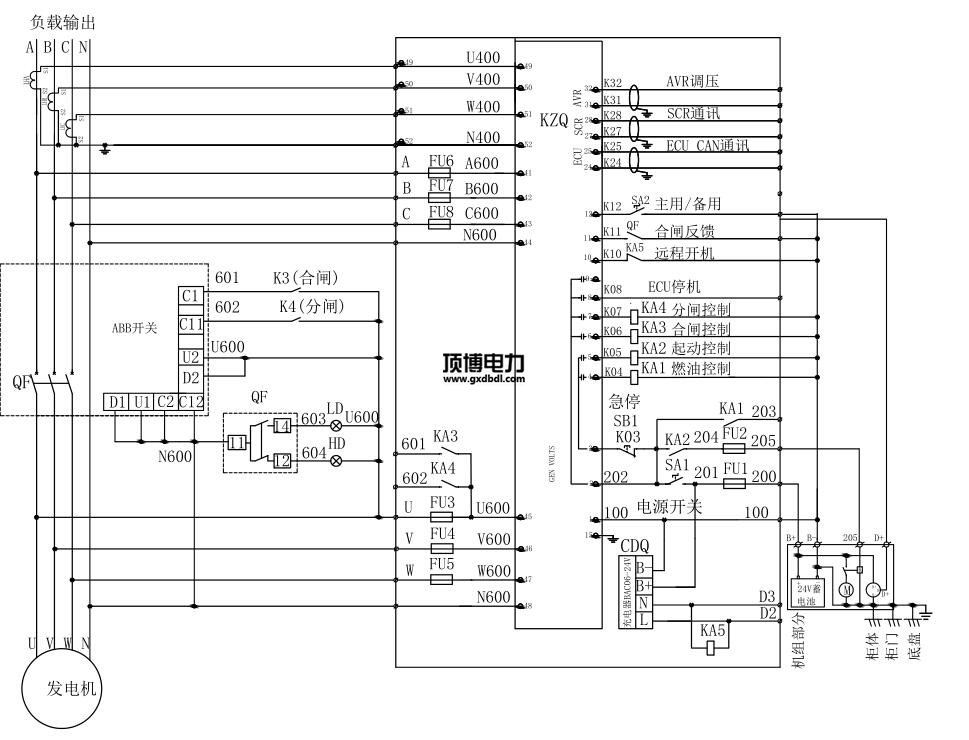

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.hx-audio.com
