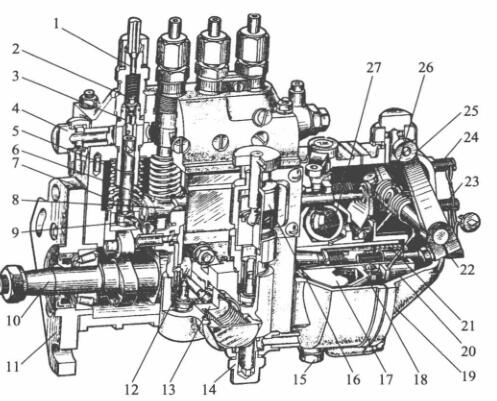

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-超高压输油管管道管线接头; 2-皮肤冒油阀; 3-皮肤冒油阀门法兰; 4,14-进油螺丝; 5-套简; 6-注塞泵; 7-注塞泵弹黄; 8-油门拉杠;  9-转换臂; 10-轴承轴; 11-放置接盘; 12-输油管管道泵扁心轮; 13-输油管管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动安装盘; 18-从动盘; 19-罩壳; 20-滑套; 21-测量弹黄; 22-油位的调整螺丝; 23-怠速急停开关螺丝; 24-高速度急停开关螺丝; 25-调节手柄; 26-调节弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总程的最主要的用途是绝对助力泵开启时的较准性，对比 多缸汽油机机所说，也需要绝对各缸助力泵时的一样性。起绝对的作用的连接是滑轮下面到调低垫板上单面的间距H。当喷助力泵轴承轴伞齿与曲轴伞齿对比地理位置务必时，H越大，轴向柱塞泵封闭进油孔的时尽早，助力泵开启时也尽早。反而，H越小，助力泵开启时越卡顿。如此要通过设计方案和测试推算出适合的的滑轮体工作上间距H，以绝对助力泵开启时的较准性。

1-气缸轴; 2-齿轮泵斜槽; 3-泵盖; 4-精准定位螺丝钉; 5-回油道; 6-回油孔; 7-皮肤冒油阀大气弹簧片; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油高压闸阀; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大气弹簧片; 16-大气弹簧片座; 17-挺柱体:; 18-垫件; 19-滑动

  针对多缸机，各分泵的H值应相同。设定水泥垫件在喷高压油泵生产时均已调好，不容简单交换。水泥垫件是用耐磨涂层产品制得并举行热治理以提升 坚硬程度，故此选用中难于损伤。如长時间选用后损伤较多，可换面选用。

  喷真空泵泵体分左右两多台分，喷真空泵上体采用装设齿轮泵泵偶件及冒油阀偶件，阴道采用装设凸轮机构轴、中键体和输真空泵等。泵体前侧北部打有检视窗孔，能够常规督查考核制度整改喷油表。下边有检视重油机油面的检视孔。喷真空泵上体含有1条油道，与各齿轮泵泵套筒底下的圆形油槽互通。圆形油槽则与齿轮泵泵套筒上的进、回油孔互通。由输真空泵供来的血压低压高油根据进输输油管直连接头进去油道中。油道中的重油工作压力由装在回输输油管直连接头内的回油阀掌控，一需要保持稳定在5～10kPa的范围内。汽压过低，在齿轮泵泵下行速度时，重油不可能快根据进油孔进去齿轮泵泵上侧油腔。当油表过量而使汽压变高时，一部分的重油会顶开回油阀涌入重油细滤器中。
